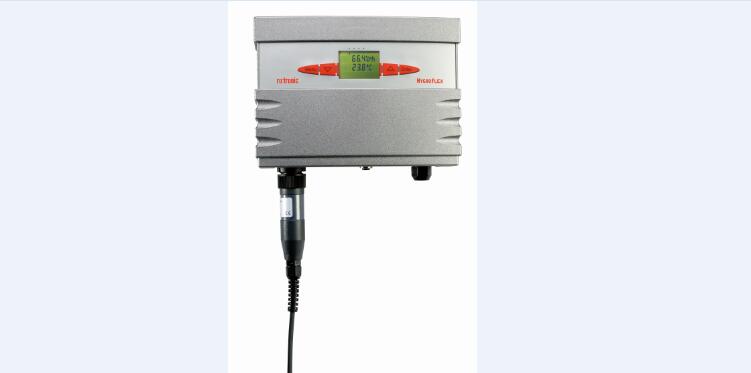

HTS温湿度防爆变送器
变送器订货信息 | ||||||
HTS | 塑料外壳变送器 | |||||
HTM | 金属外壳变送器 | |||||
1 | 1型, 2 通道4…20 mA模拟量信号 | |||||
3 | 3型, 3 通道4…20 mA模拟量信号及RS485接口 | |||||
1 | 12…35 VDC / 12…24 VAC供电 | |||||
2 | 90…230 VAC 供电 | |||||
D | 液晶显示 | |||||
X | 无显示 | |||||
E | 以太网接口 (仅 HTS3x) | |||||
/9 | 客户定制 | |||||
AC1617-ZB/nn | 连接电缆， HygroFlex <>安全栅；nn =电缆长度（m）. 例如nn = 02, 05, 10, 15, 5m间隔, 最大到.200 m |
ZB1 | 安全栅Z722,配合HygroFlex使用 |
HygroClip I*-EX | 选择一款防爆变送器，并设置成数字输出 |
SP-M15 | 过滤器，还可以选择SP-S15或SP-T15，详见第10页 |
技术指标 | ID-EX | IW-EX | IC-x-EX | IE-x-EX |
传感器 | 湿度：ROTRONIC Hygromer® IN-1；温度：Pt100 1/3 DIN | |||
测量范围 | 0…100%rh， -50…200℃ | |||
精度（23°C） | ±0.2°C，±1%rh | |||
重复性 | 0.05°C，±0.3%rh | |||
响应时间 | <15S,(23°C,1m/S风速) | |||
长期稳定性 | <0.1℃/年，<1%rh/年 | |||
校准 | 数字化校准, 1…4 点湿度, 2 点温度 | |||
电路工作范围 | -40…40℃; 0…100%rh，探头温度范围：-50…200℃ | |||
输出信号和负载 | 数字式, 模拟量4…20 mA / 最大800 Ω at 26 VDC | |||
电气连接 | 电缆，接线端子 | |||
供电电压 | 通过安全栅供给15…24 VDC，2线制4…20 mA电流环 | |||
探头尺寸（mm） | Ø15x250 | Ø15x150 | IC-1-EX:Ø 15 x 120；IC-3-EX:Ø 15 x 270 | 142x25mm x1/2"Wrench size 27mm |
材质 | 不锈钢V4A/AISI 316/1.4401, 150 x 100 x 58 mm /IP 66 | |||
防护等级 | IP 66 | |||
认证 | PTB 01 ATEX 2180 | |||
FM批准&标号 | 3015571/IS/I,II,III/1/ABCDEFG/T6–12.0724.0006 IP66 | |||

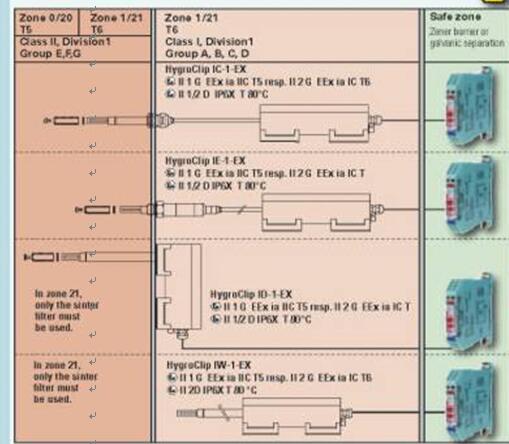

防爆等级 PTB | II 1G EEx ia IIC T5 resp. II 2 G EEx ia IIC T6 resp. II 2 D IP66 T 85℃ | |||
FM | IS / I,II,III/ 1 / ABCDEFG / T6 –12.0724.0001 | |||
中国CEC | Ex ia IIC T6 | |||
| ||
特征 | HTS1x | HTS3x |
信号输入 | 防爆探头数字输入或模拟量 0…2.5 V, 10 Bit A/D, 供电: 15 V DC, max. 10 mA | |
第三方探头输入 (1模拟量) | 无 | 是. 第三方探头输入阻抗>1 MΩ |
输出配置 | Out 1 =%rh / Out 2 = °C | Out 1 =%rh / Out 2 = °C / Out 3 = 计算值 |
输出配置(可以跳线选择) | 0…1 V, 0…5 V, 0…10 V, 0…20 mA, 4…20 mA | |
RS232 接口内部配置 | 否 | 是 |
RS485-组网(高达32 台设备) | 否 | 是 |
输入/输出标定 | -999…9999 | -999…9999 |
4 点%rh, 1 点°C | 通过设备按键（可选） | |
4 点%rh, 2 点°C | 无 | 有 |
参数计算 | 无 | 所有参数 |
压力补偿计算 | 无 | 手动或自动补偿(需要另外配压力传感器) |
测量范围 | 取决于探头,最大. 0…100%rh, -50…200 °C, 0…2000 hPa | |
电路工作范围 | 0…100%rh (无结露), -40…60 °C/ -30…60 °C（液晶显示） | |
显示/按键 (可选) | 液晶显示,按键，显示分辨率0.1%rh, 0.1 °C, 0.01计算值 | |
材质, 尺寸防护等级重量 | ABS/207 x 150 x 58, 3 mm (金属外壳可选)/ IP 65 / NEMA4/约310 g | |
供电电压 | 12…35 V DC (功耗140 mA), 12…24 V AC 或 90…250 V AC, 功耗3.5 VA | |
CE 认证 | 符合EN61000-6-2:2001, EN61000-6-4: 2001 | |
HygroClip EX 订货信息 | |
订货代码 | 描述 |
HygroClip ID-EX | 管道安装 |
HygroClip IW-EX | 壁挂安装 |
HygroClip IC-1-EX | 电缆安装，120mm探头，2米电缆 |
HygroClip IC-3-EX | 电缆安装，270mm探头，2米电缆 |
HygroClip IE-1-EX | 螺纹安装，½”G，2米电缆 |
HygroClip IE-3-EX | 螺纹安装，½” NPT，2米电缆 |
ZB1 420 | 安全栅 |
SP-M15 | 不锈钢网过滤器，响应较快，适合高湿应用, 风速到20m/s |
SP-S15 | 不锈钢烧结过滤器，适于高风速到40m/s |
SP-T15 | 聚四氟乙烯过滤器,具有好的过滤效果 |
